Montaż szyldu na ocieplonym budynku – jak to zrobić, żeby nie powstały mostki termiczne i nie odpadł tynk?
Montaż szyldu na elewacji z ociepleniem wymaga zastosowania mocowań dystansowych, które przenoszą obciążenie bezpośrednio na ścianę nośną, a nie na styropian. Kluczowe jest użycie tulei termoizolacyjnych oraz kotew chemicznych, aby zapobiec ucieczce ciepła i pękaniu tynku. Prawidłowe uszczelnienie punktów styku masą trwale elastyczną chroni elewację przed wilgocią i degradacją.
Spis treści
Podstawowe zasady montażu na elewacji z izolacją
Montaż elementów reklamowych na budynkach ocieplonych systemami ETICS (styropianem lub wełną mineralną) stanowi istotne wyzwanie inżynieryjne. Głównym problemem jest niska wytrzymałość mechaniczna warstwy izolacyjnej, która nie może pełnić funkcji podłoża nośnego [1]. Tradycyjne kołki rozporowe w tej konfiguracji zawodzą – proces ich dokręcania generuje siły dociskowe, które nieuchronnie prowadzą do zgniatania ocieplenia i pękania kruchych, cienkowarstwowych tynków.
Kluczowym celem jest stworzenie stabilnego połączenia z murem nośnym w taki sposób, by konstrukcja reklamy posiadała sztywne podparcie dystansowe. Należy pamiętać, że każde punktowe przebicie izolacji to nie tylko osłabienie struktury, ale i ryzyko infiltracji wody. Dlatego szczelność systemu i odpowiednie uszczelnienie otworu masą trwale elastyczną (np. silikonem neutralnym lub masą hybrydową) jest równie istotna, co nośność całego układu [3].
Ryzyko związane z tradycyjnymi metodami mocowania
Stosowanie standardowych elementów montażowych, które nie są dedykowane do grubych warstw izolacji, niesie ze sobą szereg zagrożeń technicznych. Głównym błędem jest sytuacja, w której ciężar szyldu opiera się bezpośrednio na elewacji, co przy zmiennym parciu wiatru prowadzi do zjawiska „klawiszowania” i systematycznego niszczenia struktury tynku.
Poniżej przedstawiamy zestawienie najczęstszych błędów oraz niezbędne oprzyrządowanie do poprawnego wykonania prac:
- Najczęstsze błędy: brak uszczelnienia otworu, stosowanie zbyt krótkich wkrętów, brak tulei dystansowych.
- Wymagane narzędzia: wiertarka z ogranicznikiem, pistolet do mas uszczelniających, klucz dynamometryczny.
Największym błędem jest próba dociągnięcia śruby bezpośrednio do tynku. Styropian ma zerową odporność na ściskanie punktowe, co zawsze kończy się pęknięciem wyprawy elewacyjnej.
Mechanika nośności: Mur vs Izolacja

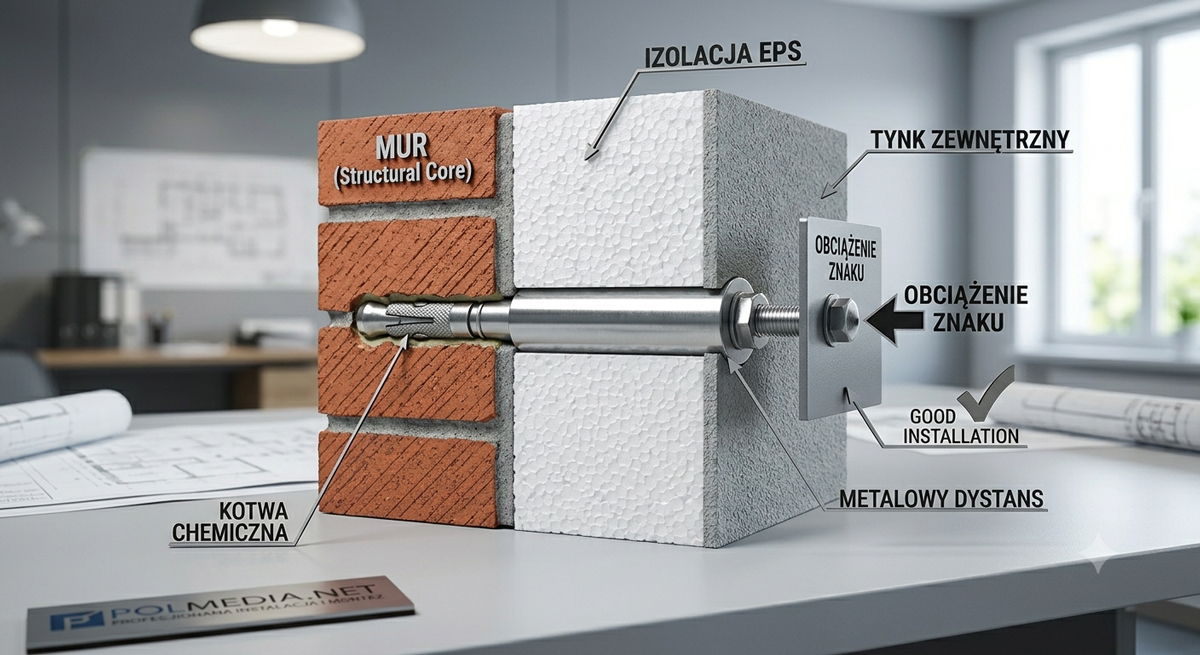

W prawidłowo zaprojektowanym systemie mocowania, całość obciążeń statycznych i dynamicznych musi przejmować ściana konstrukcyjna (pustak, beton, cegła). Warstwa ocieplenia pełni jedynie funkcję termiczną i musi zostać „ominięta” poprzez zastosowanie specjalistycznych łączników. Tuleje dystansowe działają tutaj jako most przenoszący siły ścinające (ciężar własny) oraz wyrywające (siła wiatru) bezpośrednio do podłoża stałego [2].
Wybór technologii montażu ma bezpośredni wpływ na parametry energetyczne budynku. Poniższa tabela porównuje popularne metody pod kątem ich właściwości technicznych:
| Metoda | Stabilność | Mostek termiczny |
|---|---|---|
| Kołki do styropianu (ślimaki) | Bardzo niska (tylko lekkie tabliczki) | Brak |
| Długie dyble tradycyjne | Średnia (ryzyko ugięcia śruby) | Wysoki (stal przewodzi zimno) |
| Systemy termo-dystansowe (np. Thermax) | Bardzo wysoka | Minimalny (przekładka z tworzywa) |
Planowanie rozmieszczenia punktów kotwienia
Proces projektowy musi uwzględniać nie tylko wagę samego nośnika, ale przede wszystkim zmęczenie materiału i dynamikę wiatru. Analiza sił parcia i ssania determinuje optymalną liczbę oraz średnicę zastosowanych kotew. W przypadku montażu w podłożach z pustymi przestrzeniami (np. pustak ceramiczny), niezbędne jest użycie tulei siatkowych oraz kotew chemicznych, które tworzą trwałe i szczelne wiązanie wewnątrz muru [2]. Precyzyjne rozmieszczenie punktów kotwienia pozwala na równomierne rozłożenie naprężeń, co zapobiega powstawaniu mikropęknięć w okolicach otworów montażowych.
Zawsze kotwij się w murze nośnym, używając systemów dystansowych, które chronią elewację przed zgniataniem.

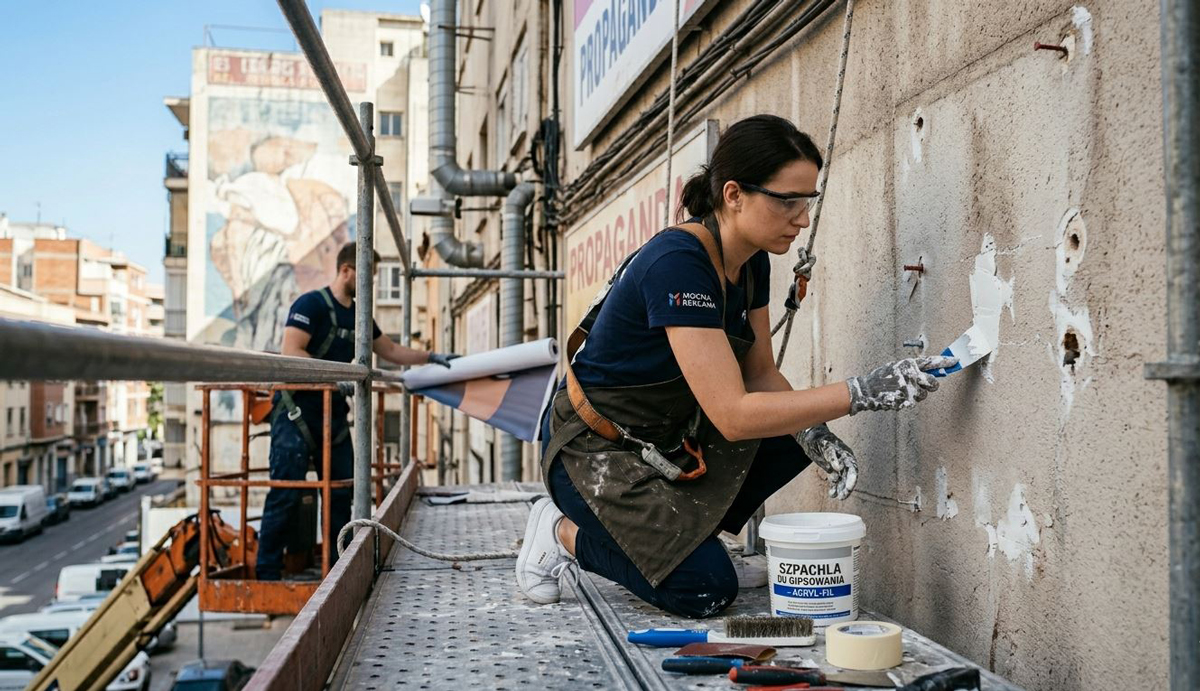

Technologia montażu na kotwach chemicznych i tulejach
Najskuteczniejszą metodą montażu ciężkich szyldów i kasetonów na ociepleniu są kotwy chemiczne w połączeniu z tulejami dystansowymi. Tradycyjne kołki rozporowe mogą uszkodzić strukturę materiałów takich jak pustak ceramiczny (porotherm), wywołując niepożądane naprężenia. Kotwa chemiczna, czyli specjalistyczna żywica, wiąże pręt gwintowany bezpośrednio z materiałem ściany, tworząc połączenie o najwyższych parametrach wytrzymałościowych [2].
Kluczowe dla zachowania efektywności energetycznej jest wyeliminowanie mostków termicznych. Standardowy pręt stalowy, przechodzący przez całą grubość izolacji, działa jak przewodnik ciepła. Dlatego nowoczesne systemy wykorzystują przegrody termiczne – specjalne stożki z tworzywa wzmocnionego włóknem szklanym, które „rozcinają” warstwę ocieplenia i opierają się o mur, jednocześnie trwale oddzielając metalowy pręt od uchwytu szyldu na zewnątrz [1].
Zalety kotwy chemicznej w podłożach dziurawych
W przeciwieństwie do kotew mechanicznych, żywica wstrzyknięta do otworu (często z użyciem tulei siatkowej v przypadku pustaków) wypełnia wolne przestrzenie i komory, tworząc po utwardzeniu monolityczny blok. Takie mocowanie chemiczne jest całkowicie odporne na drgania wywoływane przez napory wiatru, co ma krytyczne znaczenie dla bezpieczeństwa instalacji wielkoformatowych [2].
Główne korzyści z zastosowania tej technologii obejmują:
- Wysoka nośność: Przenoszenie obciążeń rzędu kilkuset kilogramów.
- Brak naprężeń w murze: Możliwość montażu blisko krawędzi ściany bez ryzyka jej pęknięcia.
- Szczelność połączenia: Żywica precyzyjnie wypełnia otwór, odcinając drogę wilgoci.

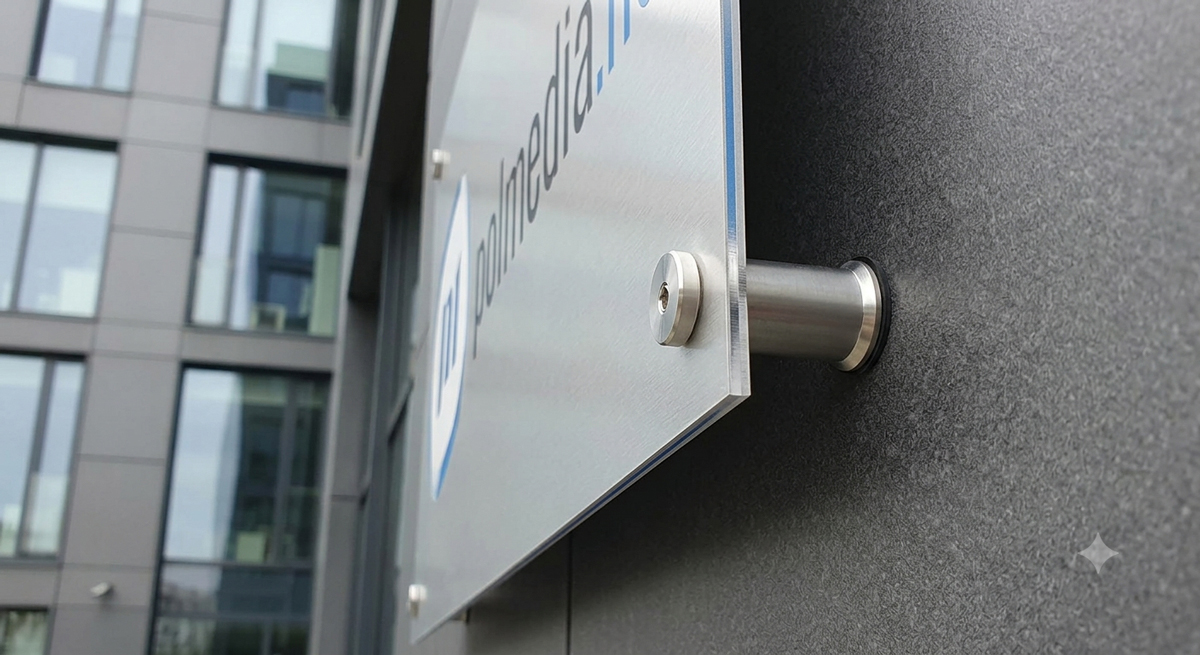

Eliminacja mostków termicznych – systemy dystansowe
Aby uniknąć mostków punktowych, należy stosować pręty wyposażone w stożek termoizolacyjny. Rozwiązanie to przerywa ciągłość cieplną metalu, co zapobiega kondensacji pary wodnej wewnątrz ściany i ewentualnemu gniciu warstwy izolacji pod tynkiem [1]. Według wytycznych [3], poprawna izolacja punktów styku jest niezbędna dla zachowania trwałości systemów ETICS.
Systemy wklejane to jedyna pewna metoda przy dużych formatach reklamowych. Zapewniają szczelność i brak tzw. "płakania" elewacji w okresie zimowym.
Dobór długości tulei do grubości styropianu
Tuleja dystansowa musi być dopasowana do grubości izolacji (np. 15 cm, 20 cm) s milimetrową precyzją. Zbyt krótka tuleja spowoduje zgniecenie styropianu podczas dokręcania szyldu, natomiast zbyt długa uniemożliwi szczelne przyleganie elementów dystansowych do tynku.
Procedura montażu krok po kroku:
- Wiercenie: Otwór o odpowiedniej średnicy, wykonany zgodnie z instrukcją techniczną [2].
- Czyszczenie otworu: Usunięcie zwiercin za pomocą wyciora i pompki (staranne odpylenie zwiększa przyczepność żywicy o nawet 50%).
- Aplikacja żywicy: Dozowanie żywicy przy użyciu pistoletu (z odrzuceniem pierwszej partii mieszanki).
- Osadzenie elementu: Wprowadzenie pręta gwintowanego wraz z systemowym dystansem termoizolacyjnym.
Prawidłowo wykonany montaż charakteryzuje się brakiem widocznych pęknięć wokół mocowania oraz estetycznym wykończeniem, gdzie głowica dystansowa harmonijnie współgra z elewacją.
Stosuj kotwy chemiczne i tuleje z przegrodą termiczną, aby zapewnić stabilność szyldu i chronić dom przed utratą ciepła.
Podsumowanie
Prawidłowy montaż szyldu na ocieplonym budynku wymaga odrzucenia najprostszych rozwiązań na rzecz systemowych mocowań dystansowych. Pamiętając o tym, że warstwa izolacji i tynku pełni jedynie funkcję ochronną i estetyczną, a nie konstrukcyjną, musimy zawsze szukać oparcia w murze nośnym. Zastosowanie kotew chemicznych oraz profesjonalnych tulei termoizolacyjnych to inwestycja, która chroni budynek przed powstawaniem mostków cieplnych, pękaniem elewacji oraz nieestetycznymi zaciekiem powstającymi w wyniku kondensacji wilgoci.
Podczas prac kluczowe jest również dbanie o detale, takie jak dokładne oczyszczenie otworu po wierceniu oraz staranne uszczelnienie miejsca przebicia tynku masą polimerową. Dzięki temu montaż będzie nie tylko trwały i bezpieczny dla przechodniów, ale również neutralny dla efektywności energetycznej obiektu. Odpowiedzialne podejście do montażu to uniknięcie kosztownych napraw elewacji w przyszłości i gwarancja profesjonalnego wizerunku firmy eksponującej swój szyld.
Słowniczek pojęć
- Mostek termiczny
- Miejsce w przegrodzie zewnętrznej budynku o podwyższonym współczynniku przewodzenia ciepła, przez które następuje niekontrolowana ucieczka energii.
- Kotwa chemiczna
- System mocowania oparty na dwuskładnikowej żywicy, która łączy pręt gwintowany z podłożem poprzez adhezję i kształtowe wypełnienie otworu.
- Tuleja dystansowa
- Element w formie rurki (z metalu lub tworzywa), który uniemożliwia dociśnięcie montowanego przedmiotu do miękkiej warstwy ocieplenia.
Źródła
Najczęściej zadawane pytania (FAQ)
Czy można montować szyld bezpośrednio do styropianu używając kołków typu ślimak?
Tylko w przypadku bardzo lekkich tabliczek (do ok. 0.5-1 kg). Cięższe szyldy mogą wyrwać kołek wraz z kawałkiem tynku pod wpływem wiatru.
Jak uniknąć zacieków pod szyldem?
Należy zastosować uszczelnienie otworu masą trwale elastyczną oraz, jeśli to możliwe, zamontować mały okapnik nad szyldem.
Jaka żywica jest najlepsza do kotwy chemicznej?
Do większości zastosowań najlepsza będzie żywica winyloestrowa, która szybko wiąże i ma wysoką wytrzymałość mechaniczną.
